Beim Bau von Abgasanlagen und Rohrkonstruktionen entscheidet nicht allein die Schweißnaht über Qualität und Passgenauigkeit. Mindestens genauso wichtig sind exakte Fixierung, reproduzierbare Geometrien und eine spannungsarme Montage. Genau hier spielt ein professioneller Schweißtisch seine Stärken aus.
In diesem Praxisbeitrag zeigen wir, wie der Professional Extreme PLUS Schweißtisch mit System-16-Bohrungen beim Aufbau einer Abgasanlage eingesetzt wird – und warum er besonders im Rohrbau, bei Kleinserien und in der Serienfertigung deutliche Vorteile bietet.
Inhaltsverzeichnis
- Typische Anforderungen beim Bau von Abgasanlagen
- Warum System-16-Schweißtische im Rohrbau ideal sind
- Serien- und Kleinserienfertigung effizient umsetzen
- Fixierung von Rohren, Bögen und Blechen
- Kombination aus Standard- und Sondervorrichtungen
- Praxisnutzen für Werkstatt und Betrieb
- Häufige Fragen zu Schweißtischen im Abgasanlagenbau
Typische Anforderungen beim Bau von Abgasanlagen
Abgasanlagen bestehen meist aus mehreren Rohrsegmenten, Bögen, Übergängen und Flanschen. Bereits kleine Maßabweichungen führen später zu Problemen bei der Montage am Fahrzeug oder an der Maschine.
Typische Herausforderungen im Abgasanlagen- und Rohrbau sind:
- exakte Ausrichtung von Rohrbögen und Anschlussflanschen
- Vermeidung von Verzug durch Wärmeeintrag
- wiederholbare Geometrie bei mehreren identischen Baugruppen
- sichere Fixierung ohne Beschädigung der Rohroberfläche
Ein stabiler Schweißtisch bildet dafür die technische Grundlage.
Warum System-16-Schweißtische im Rohrbau ideal sind
Der Professional Extreme PLUS ist als System-16-Schweißtisch ausgeführt. Die präzise gefertigten 16-mm-Bohrungen im festen Raster ermöglichen eine exakte Positionierung von Spann- und Anschlagelementen.
Gerade im Rohrbau bietet das System entscheidende Vorteile:
- rechtwinklige und winkeltreue Ausrichtung von Bauteilen
- jederzeit reproduzierbarer Aufbau von Vorrichtungen
- kompatibel mit umfangreichem Schweißtisch-Zubehör
So lassen sich einmal definierte Spannkonzepte immer wieder nutzen – ein klarer Vorteil bei wiederkehrenden Abgasanlagen oder Rohrbaugruppen.
Serien- und Kleinserienfertigung effizient umsetzen

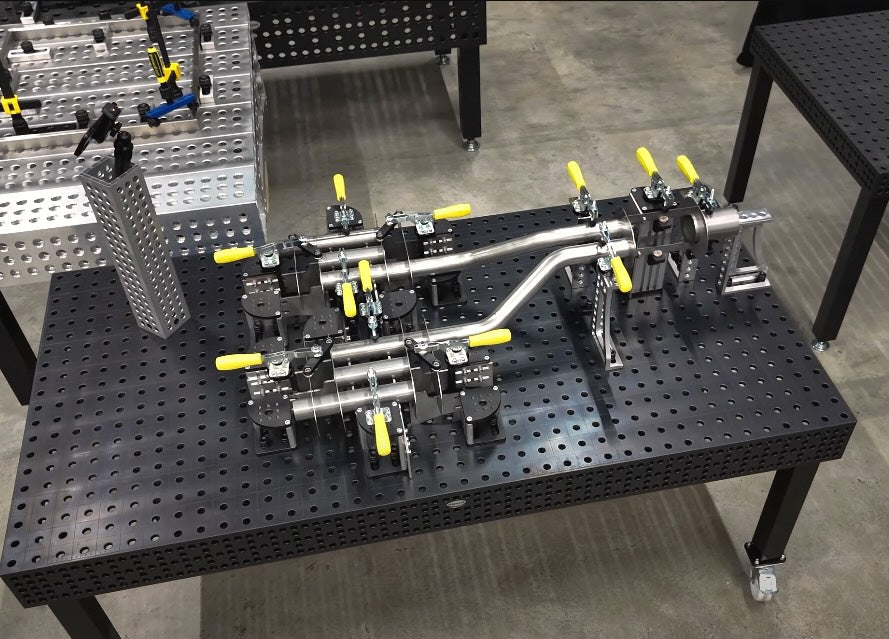

Im gezeigten Beispiel wird der Schweißtisch für eine seriennahe Fertigung eingesetzt. Durch den Einsatz von Schnellspannern lassen sich die Bauteile mit minimaler Rüstzeit einlegen und wieder entnehmen.
Das spart nicht nur Zeit, sondern reduziert auch Fehlerquellen:
- keine erneute Ausrichtung bei jedem Werkstück
- gleichbleibende Schweißfolge und Wärmeeinbringung
- konstante Qualität über die gesamte Serie
Fixierung von Rohren, Bögen und Blechen
Für die Fixierung der Rohre kommen verschiedene Elemente aus dem Vorrichtungssystem zum Einsatz. Dazu gehören:
-
Aluminium- und Stahlwinkel in unterschiedlichen Größen sowie Prismen zur sicheren Rohrauflage
- Zubehör-Sets mit Preisvorteil
Besonders praxisgerecht sind Polyamid-Prismen, die auf Aluminiumwinkeln montiert wurden. Sie verhindern Beschädigungen an den Rohren und eignen sich ideal für Edelstahl- oder sichtbare Abgaskomponenten.
Kombination aus Standard- und Sondervorrichtungen
Im vorderen Bereich der Abgasanlage kommt eine kundenspezifische Schablone aus Edelstahl zum Einsatz. Diese wird mit Standardwinkeln aus dem System-16-Zubehör kombiniert.
Diese Herangehensweise ist im Rohrbau besonders wirtschaftlich:
- Sonderteile nur dort, wo sie wirklich nötig sind
- Standardkomponenten bleiben flexibel einsetzbar
- hohe Stabilität auch bei längeren Schweißnähten
Ein Edelstahlprisma sorgt zusätzlich für Temperaturstabilität und Maßhaltigkeit während des Schweißens.
Praxisnutzen für Werkstatt und Betrieb
Der Einsatz eines professionellen Schweißtisches zahlt sich im Abgasanlagenbau schnell aus. Neben der Zeitersparnis profitieren Anwender vor allem von:
- reduzierter Nacharbeit
- geringerem Ausschuss
- besserer Ergonomie am Arbeitsplatz
Gerade für Betriebe im Rohr- und Anlagenbau ist der Professional Extreme PLUS damit eine langfristige Investition in Prozesssicherheit und Qualität.
Häufige Fragen zu Schweißtischen im Abgasanlagenbau
Warum ist ein Schweißtisch im Rohrbau so wichtig?
Rohre und Bögen müssen exakt ausgerichtet werden, um Spannungen und Montageprobleme zu vermeiden. Ein Schweißtisch sorgt für Ebenheit, Wiederholgenauigkeit und stabile Fixierung.
Reicht ein einfacher Arbeitstisch für Abgasanlagen aus?
Für Einzelstücke mag das funktionieren. Bei komplexen Baugruppen oder Serienfertigung stoßen einfache Tische schnell an ihre Grenzen – insbesondere bei Präzision und Rüstzeit.
Welche Spannmittel eignen sich besonders für Rohre?
Prismen, Winkel und Schnellspanner sind im Rohrbau besonders bewährt. Sie lassen sich flexibel kombinieren und an unterschiedliche Rohrdurchmesser anpassen.
Ist System-16 auch für kleine Betriebe sinnvoll?
Ja. Gerade kleinere Betriebe profitieren von der Flexibilität und Wiederverwendbarkeit der Spannkonzepte, ohne für jede Baugruppe eine neue Vorrichtung bauen zu müssen.
