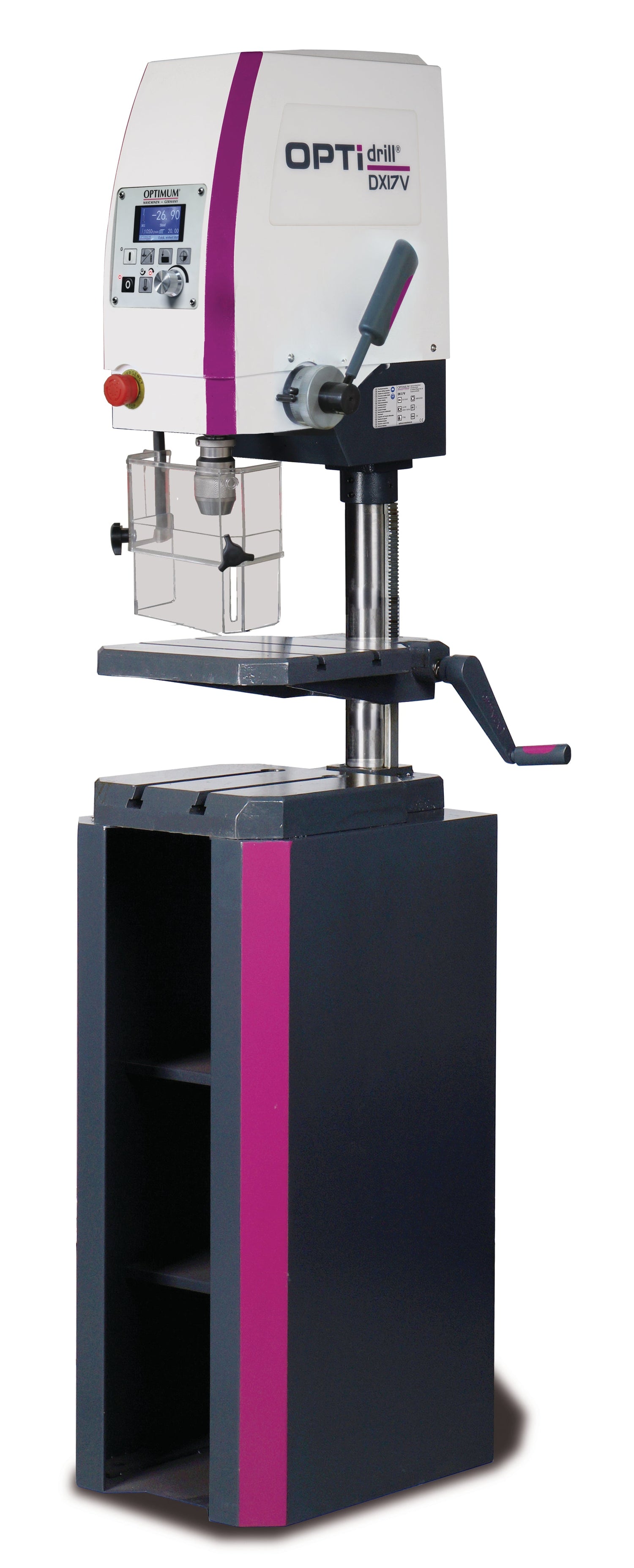

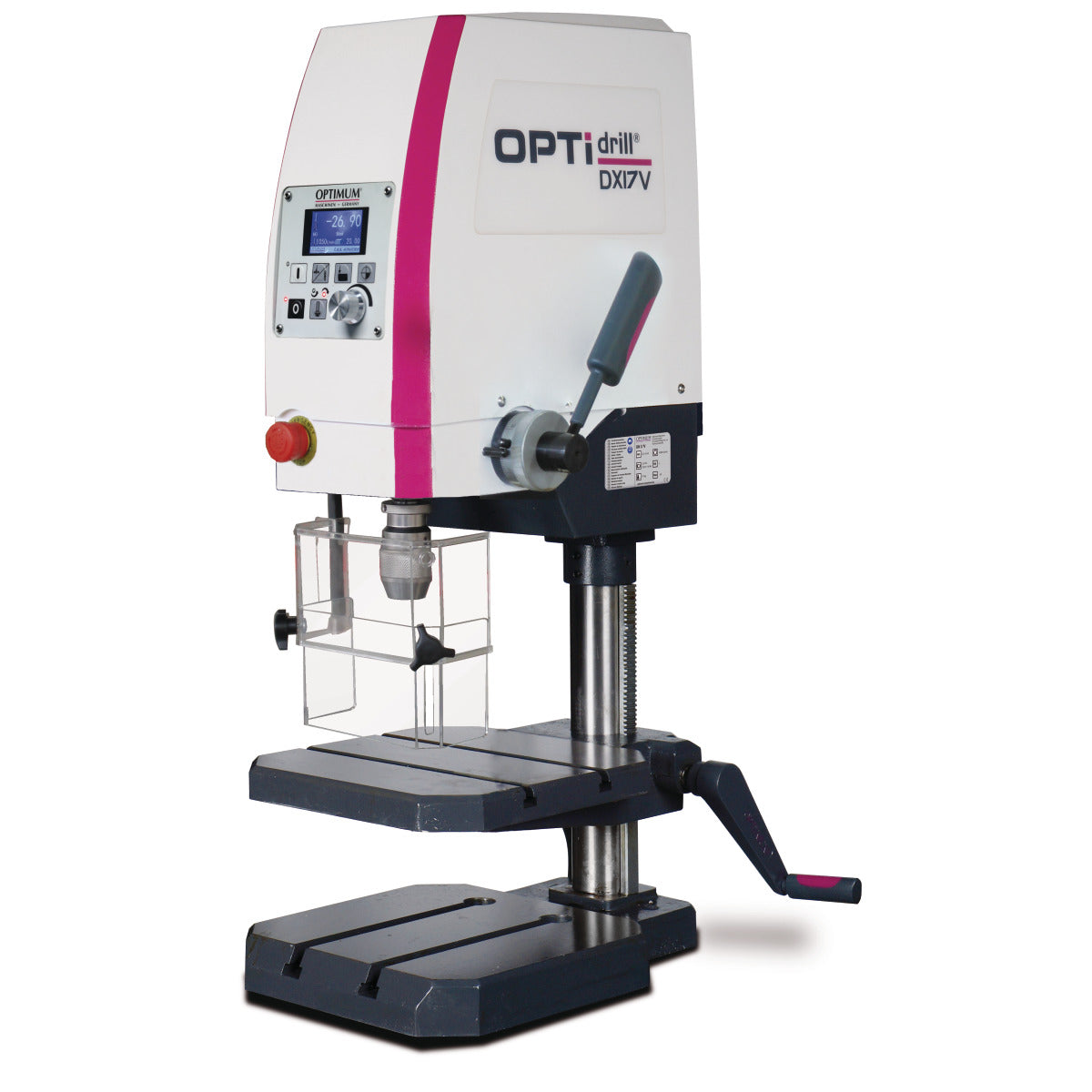

Tischbohrmaschine OPTIdrill DX 17V

Tischbohrmaschine mit stufenlos einstellbarer Drehzahlregelung. Highlight der Maschine - die menügesteuerte Bedienung der Arbeitsmodi Bohren/Gewindeschneiden.

• Beste Kraftübertragung durch Aluminium-Riemenscheiben
• Not-Halt-Schlagschalter
• Bohrspindel mit Präzisionskugellagern
• Garantierte Rundlaufgenauigkeit kleiner als 0,03 mm an der Bohrspindel gemessen

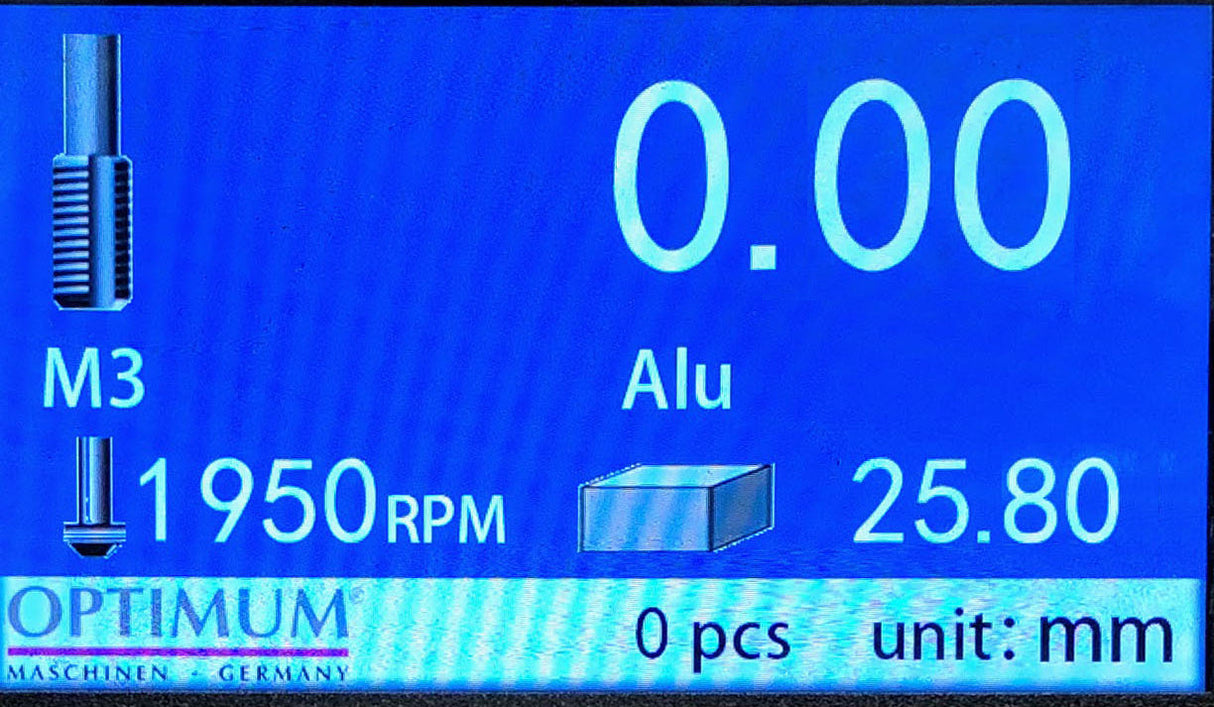

• Schmutz- und wasserresistente, leicht zu reinigende Folientastatur mit kontrastreichem OLED-Display
• Blendfreie LED-Beleuchtung links und rechts im Bohrkopf integriert. Keine störende Schatten
• Gewindeschneidmodus
• Sprachauswahl im Anzeigenfeld wahlweise DE-EN-FR-RU
• Digitaler Referenzpunkt
• Digitaler Teilezähler
• Akustisches Signal bei Erreichen der Bohrtiefe
• Reduzierte Drehzahl im Gewindeschneidmodus
• Höhenverstellbarer Futterschutz mit Mikroschalter für größtmöglichen Schutz
• Präzise gearbeiteter Bohrtisch mit parallel verlaufenden T-Nuten, präzise oberflächenbearbeitet
• Bohrtisch wegschwenkbar
• Massive Grundplatte mit parallel verlaufenden T-Nuten

Ausstattungsdetails:

Beim Bohren und Gewindeschneiden stellt die Maschine nach Angabe des Bohrdurchmessers und des Materials, selbsttätig die optimale Drehzahl für das Werkzeug ein.

Zum Patent angemeldet DE 10 2015 006 876 A1

• Siemens Umrichter SINAMICS V20

Lieferumfang:

• Schnellspannbohrfutter 1 - 13 mm

Säulendurchmesser	60 mm
Länge (Produkt) ca.	425 mm
Breite/Tiefe (Produkt) ca.	481 mm
Höhe (Produkt) ca.	910 mm
Gewicht (Netto) ca.	73 kg
Bohrleistung Stahl (S235JR)	16 mm
Dauerbohrleistung Stahl (S235JR)	13 mm
Gewindeschneiden Stahl (S235JR)	M8
Bohrtisch Arbeitsfläche Länge	290 mm
Bohrtisch Arbeitsfläche Breite	290 mm
Bohrtisch T-Nuten Größe	10 mm
Bohrtisch T-Nuten Anzahl	2
Bohrtisch T-Nuten Abstand	100 mm
Abstand Bohrfutter - Bohrtisch min.	98 mm
Abstand Bohrfutter - Bohrtisch max.	315 mm
Drehzahlbereich	50 – 4000 min¯¹
Steuerung der Drehzahlregelung	elektronisch regelbar
Leistung Antriebsmotor	1,0 kW
Anschlussspannung	230 V
Netzfrequenz	50 Hz
Abstand Bohrfutter - Maschinenfuß min.	0 mm
Abstand Bohrfutter - Maschinenfuß max.	385 mm
Maschinenfuß Arbeitsfläche Länge	290 mm
Maschinenfuß Arbeitsfläche Breite	280 mm
Maschinenfuß T-Nuten Größe	14 mm
Maschinenfuß T-Nuten Anzahl	2
Maschinenfuß T-Nuten Abstand	100 mm
Norm	DIN EN 55011
EMV-Klasse	C2
Pinolenhub	60 mm
Spindelaufnahme	MK 2
Ausladung	235 mm

---

Hersteller:
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, D-96103 Hallstadt, Deutschland
