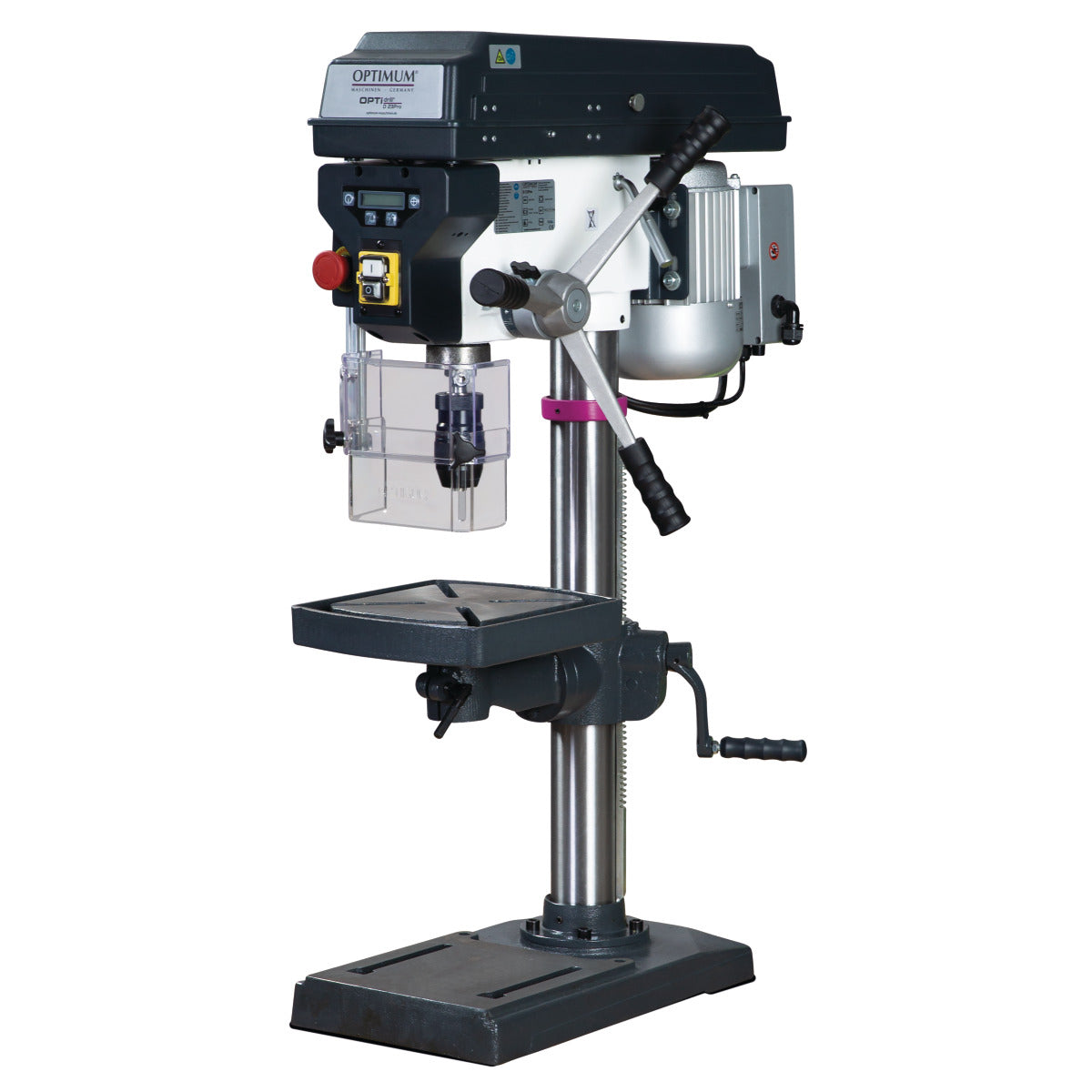

Tischbohrmaschine Optidrill D 23Pro (400 V) Aktions Set

mit Keilriemenantrieb

• Industriemotor
• Bedienungsfreundlicher Sicherheitsschalter nach IP 54
• Digitale Bohrtiefen- und Drehzahlanzeige im Gehäuse integriert
• Separater Not-Halt-Schlagschalter
• Präzisions-Spindelbohrung
• Sicherheitselektrik in 24 V Gleichspannung
• Garantierte Rundlaufgenauigkeit kleiner als 0,02 mm in der Bohrpinole gemessen
• Bohrspindel mit Präzisionskugellagern
• Hochwertiges Schnellspannbohrfutter
• Digitaler Tiefenmesser
• Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufender Kühlwasserrinne
• Keilriemenabdeckung mit Sicherheitsschalter
• Aus einem Stück gegossener Aluminium-Druckguss-Pinolenhebel mit Softgrip-Griffen
• Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter
• Schwere Ausführung der gesamten Maschine

Ab D 23 Pro

• GATES Qualitätsriemen

Ab D 23 Pro / 400 V

• Rechts-/Linkslauf

D 33Pro

• Massive, groß dimensionierte Grundplatte mit T-Nuten, rückseitig stark verrippt

Lieferumfang:

• Schnellspannbohrfutter 1 - 16 mm
• Morsekonus MK 2/B16
• T-Nutensteine
• Maschinenschraubstock BMP

Länge (Produkt) ca.	680 mm
Säulendurchmesser	73 mm
Breite/Tiefe (Produkt) ca.	350 mm
Höhe (Produkt) ca.	1015 mm
Gewicht (Netto) ca.	63,5 kg
Bohrleistung Stahl (S235JR)	25 mm
Dauerbohrleistung Stahl (S235JR)	20 mm
Bohrtisch Arbeitsfläche Länge	280 mm
Bohrtisch Arbeitsfläche Breite	245 mm
Bohrtisch T-Nuten Größe	12 mm
Bohrtischdrehung	360 °
Bohrtischneigung	45 °
Abstand Spindel - Bohrtisch max.	425 mm
Drehzahlbereich	200 – 2440 min¯¹
Anzahl der Drehzahlbereiche	12
Leistung Antriebsmotor	0,75 kW
Anschlussspannung	400 V
Netzfrequenz	50 Hz
Abstand Spindel - Maschinenfuß max.	618 mm
Maschinenfuß Arbeitsfläche Länge	240 mm
Maschinenfuß Arbeitsfläche Breite	250 mm
Maschinenfuß T-Nuten Größe	16 mm
Maschinenfuß T-Nuten Anzahl	2
Maschinenfuß T-Nuten Abstand	170 mm
Pinolenhub	80 mm
Spindelaufnahme	MK2
Ausladung	180 mm

Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
