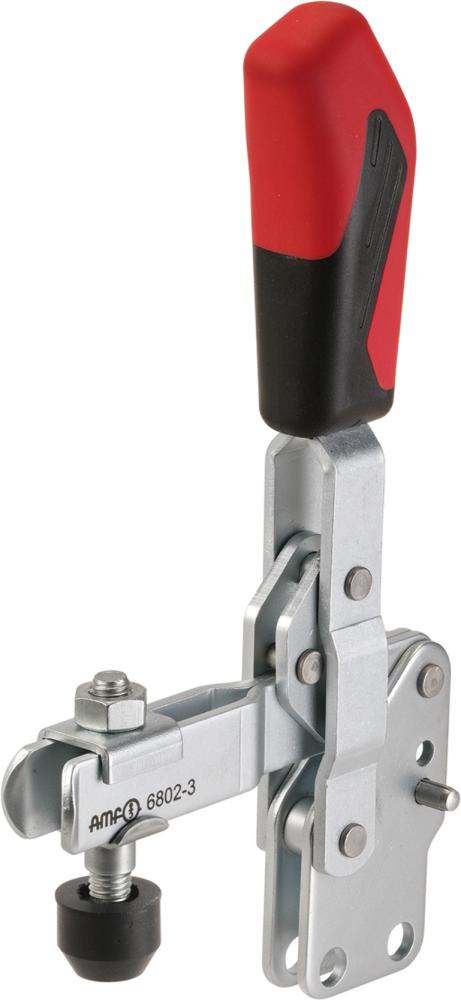

Senkrechtspanner 6802 Größe 5

Produktbeschreibung

Senkrechtspanner mit senkrechtem Fuß

• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
• Zur Befestigung auf Stegen und für Schweißkonstruktionen
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

Niete aus rostfreiem Stahl, die in einsatzgehärteten Lagerbuchsen läuft. Lagerstellen gefettet.
Maßtabelle:
A 14 mm
B 140 mm
C 45 mm
D 8,5 mm
F 73 mm
G 34 mm
H 77 mm
H1 302 mm
HW min. 18 mm
HW max. 49 mm
I 25 mm
K 9,5 mm
L 26,5–31,5 mm
L1 195 mm
L2 185 mm
M 66 mm
M1 64 mm
N 45 mm
O 10 mm
P 65 mm
alpha 115°
alpha* 60°
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.

Größe	5
Spannkraft F1	3 kN
Spannkraft F2	5 kN
Spannarmlänge	195 mm
Andrückschraube	M12 x 80 mm
Marke	AMF
Markenname	AMF
Herstellername	Andreas Maier GmbH & Co. KG
Herstellerartikelnummer	90258
WGNr.	084

---

Hersteller

Andreas Maier GmbH & Co. KG
Waiblinger Str. 116, D-70734 Fellbach, Deutschland
