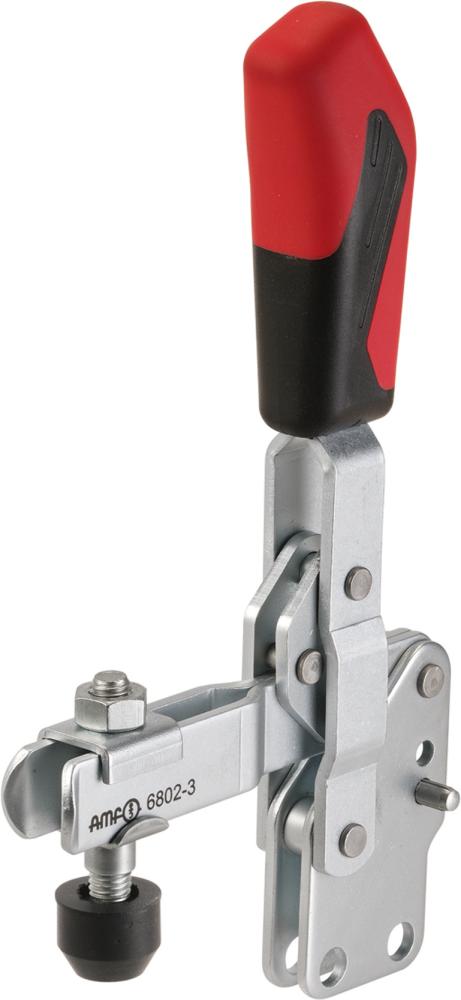

Senkrechtspanner 6802 Größe 3

Produktbeschreibung

Senkrechtspanner mit senkrechtem Fuß

• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
• Zur Befestigung auf Stegen und für Schweißkonstruktionen
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

Niete aus rostfreiem Stahl, die in einsatzgehärteten Lagerbuchsen läuft. Lagerstellen gefettet.
Maßtabelle:
A 8 mm
B 79 mm
C 20,0 mm
D 7,5 mm
F 36 mm
G 19 mm
H 48 mm
H1 200 mm
HW min. 16,5 mm
HW max. 25,0 mm
I 18 mm
K 7,5 mm
L –
L1 112 mm
L2 112 mm
M 41,0 mm
M1 –
N 27 mm
O 6 mm
P 35 mm
alpha 105°
alpha* 60°
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.

Größe	3
Spannkraft F1	1,2 kN
Spannkraft F2	2,5 kN
Spannarmlänge	112 mm
Andrückschraube	M8 x 45 mm
Marke	AMF
Markenname	AMF
Herstellername	Andreas Maier GmbH & Co. KG
Herstellerartikelnummer	90233
WGNr.	084

---

Hersteller

Andreas Maier GmbH & Co. KG
Waiblinger Str. 116, D-70734 Fellbach, Deutschland
