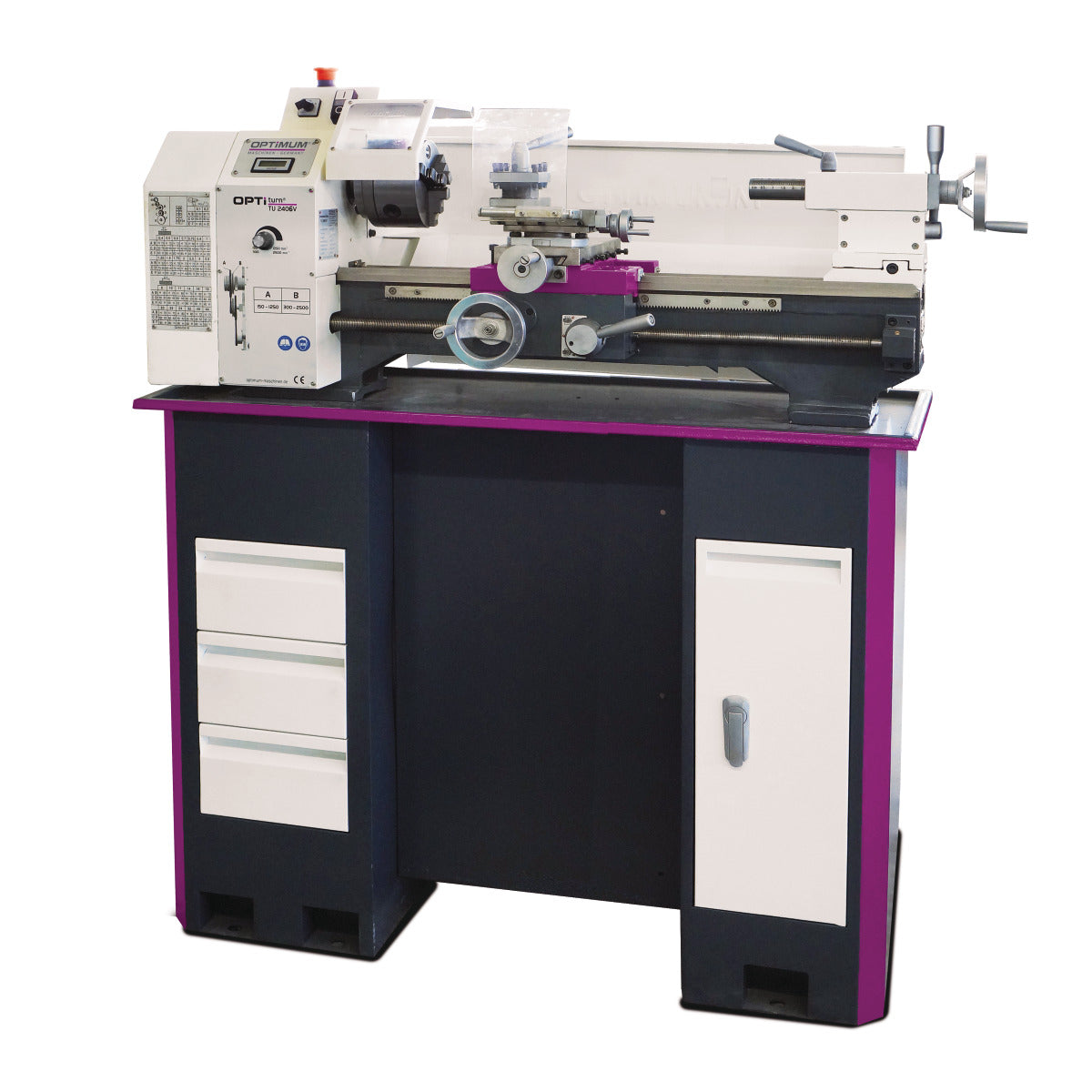

Drehmaschine OPTIturn TU 2406V

Drehmaschine mit elektronisch regelbarer Drehzahl für den Heimwerker

• Präzise Verarbeitung
• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
• Rollgewalzte Trapezspindeln
• Leitspindel in zwei Sinterlagern gelagert
• Zwei Kegelrollenlager in P5 Qualität
• Präzise gearbeiteter Schlitten
• Handräder mit einstellbarer Feinskalierung 0,04 / 0,01 mm
• Vierfach-Stahlhalter
• Alle Führungen durch Keilleisten nachstellbar
• Rundlaufgenauigkeit - Drehfutter besser als 0,05 mm
• Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
• Rechts-/Linkslauf im Bedienfeld schaltbar
• Reitstock zum Kegeldrehen ± 5 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
• Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
• Not-Halt-Schlagschalter
• Drucklager
• Umfangreiches Zubehör
• Dreibacken-Drehfutter im Standardlieferumfang
• Wertbeständig

TU 2406V

• Drehzahlwechsel leicht einstellbar über Potentiometer
• Digitale Drehzahlanzeige
• EMV-Filterklasse C1

Lieferumfang:

• Dreibacken-Drehfutter Ø 125 mm,
  zentrisch spannend
• Feste Zentrierspitze MK 2 und MK 3
• Spritzwand
• Spänewanne
• Vierfach-Stahlhalter
• Wechselräder-Satz
• Bedienwerkzeug

Länge (Produkt) ca.	1250 mm
Breite/Tiefe (Produkt) ca.	594 mm
Höhe (Produkt) ca.	484 mm
Gewicht (Netto) ca.	125 kg
Spitzenhöhe	125 mm
Spitzenweite	550 mm
Umlaufdurchmesser über Maschinenbett	250 mm
Umlaufdurchmesser über Planschlitten	148 mm
Bettbreite	133 mm
Anzahl der Drehzahlbereiche	2
Steuerung der Drehzahlregelung	elektronisch regelbar
Drehzahlbereich	150 – 2500 min¯¹
Leistung Antriebsmotor	1,1 kW
Anschlussspannung	230 V
Netzfrequenz	50 Hz
Norm	DIN EN 55011
EMV-Klasse	C1
Spindelaufnahme	zylindrisch Ø 52 mm
Spindelbohrung/Stangendurchlass Durchmesser	21 mm
Stahlhalter Aufnahmehöhe max.	12 mm
Spindelkonus	MK 3
Reitstockaufnahme	MK 2
Reitstock Pinolenhub	60 mm
Steigung Metrisch	0,4 – 3,5 mm/U
Anzahl der Steigungen Metrisch	14
Steigung Zoll	44 – 10 Gg/1"
Anzahl der Steigungen Zoll	12
Verfahrweg Oberschlitten	75 mm
Verfahrweg Planschlitten	120 mm
Verfahrweg Bettschlitten	550 mm

---

Hersteller:
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, D-96103 Hallstadt, Deutschland
