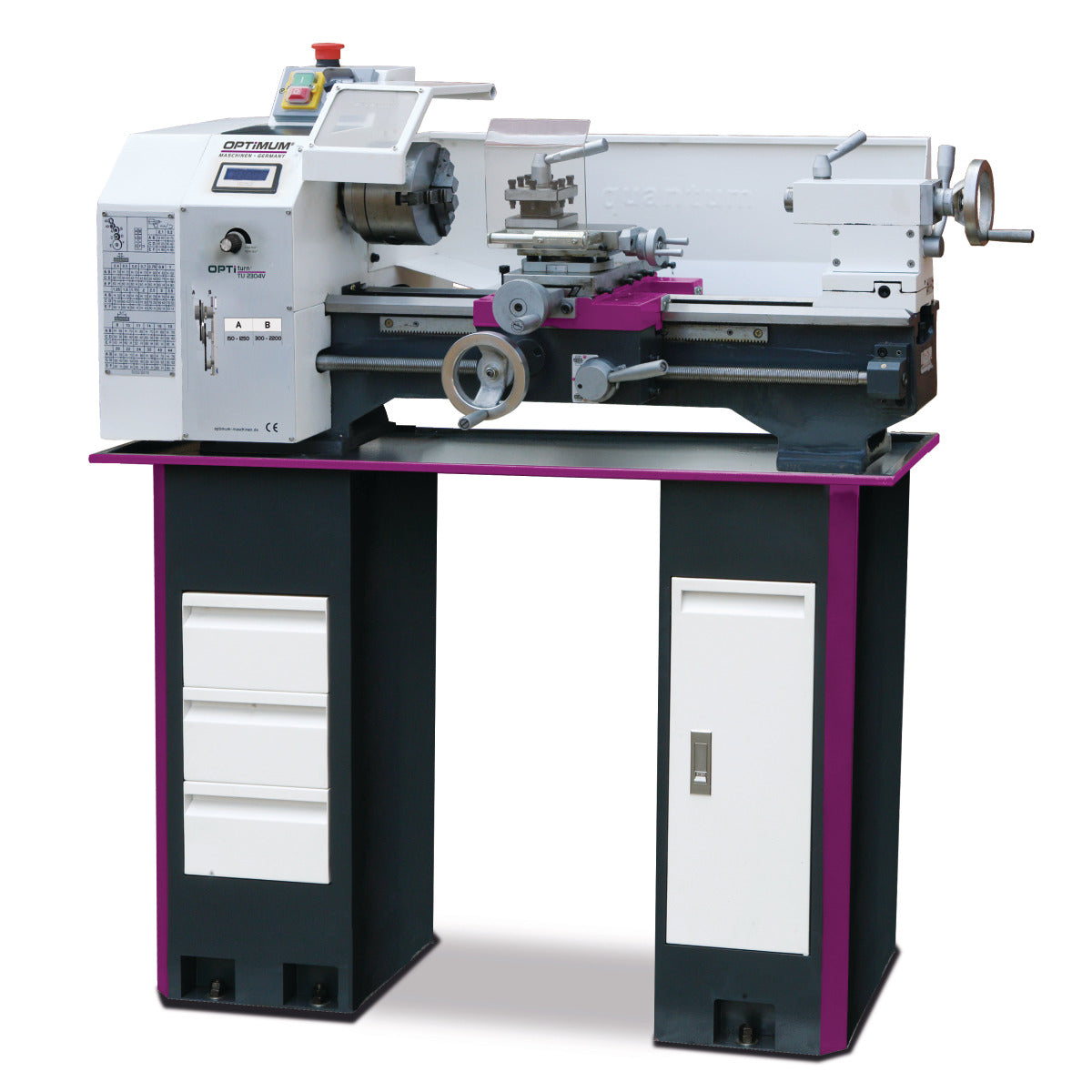

Drehmaschine OPTIturn TU 2304V

Drehmaschinen für den Heimwerker mit elektronisch regelbarer Drehzahl

• Präzise Verarbeitung
• Massives Prismenbett aus Grauguss, mindestens sechs Monate abgelagert, induktiv gehärtet und präzisionsgeschliffen
• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
• Rollgewalzte Trapezspindeln
• Leitspindel in zwei Sinterlagern gelagert
• Alle Führungen durch Keilleisten nachstellbar
• Präzise gearbeiteter Schlitten
• Handräder mit einstellbarer Feinskalierung 0,04 / 0,01 mm
• Vierfach-Stahlhalter
• Rundlaufgenauigkeit - Drehfutter besser als 0,05 mm
• Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
• Rechts-/Linkslauf im Bedienfeld schaltbar
• Reitstock zum Kegeldrehen ± 5 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
• Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
• Not-Halt-Schlagschalter
• Drehfutterschutz
• Drucklager
• Wechselzahnräder-Satz zum Gewindeschneiden
• Umfangreiches Zubehör
• Dreibacken-Drehfutter im Standardlieferumfang
• Wertbeständig

TU 2304V

• Drehzahlwechsel leicht einstellbar über Potentiometer
• Digitale Drehzahlanzeige
• EMV-Filterklasse C1

Lieferumfang:

• Dreibacken-Drehfutter Ø 100 mm, zentrisch spannend
• Feste Zentrierspitze MK 2 und MK 3
• Spritzwand
• Spänewanne
• Vierfach-Stahlhalter
• Wechselräder-Satz
• Bedienwerkzeug

Länge (Produkt) ca.	1090 mm
Breite/Tiefe (Produkt) ca.	585 mm
Höhe (Produkt) ca.	510 mm
Gewicht (Netto) ca.	114 kg
Spitzenhöhe	115 mm
Spitzenweite	450 mm
Umlaufdurchmesser über Maschinenbett	230 mm
Umlaufdurchmesser über Planschlitten	128 mm
Bettbreite	135 mm
Anzahl der Drehzahlbereiche	2
Steuerung der Drehzahlregelung	elektronisch regelbar
Drehzahlbereich	150 – 2200 min¯¹
Leistung Antriebsmotor	0,75 kW
Anschlussspannung	230 V
Netzfrequenz	50 Hz
Norm	DIN EN 55011
EMV-Klasse	C1
Spindelaufnahme	zylindrisch Ø 72 mm
Spindelbohrung/Stangendurchlass Durchmesser	20 mm
Stahlhalter Aufnahmehöhe max.	14 mm
Spindelkonus	MK 3
Reitstockaufnahme	MK 2
Reitstock Pinolenhub	70 mm
Steigung Metrisch	0,4 – 3,5 mm/U
Anzahl der Steigungen Metrisch	14
Steigung Zoll	44 – 8 Gg/1"
Anzahl der Steigungen Zoll	14
Verfahrweg Oberschlitten	75 mm
Verfahrweg Planschlitten	120 mm
Verfahrweg Bettschlitten	360 mm

---

Hersteller:
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, D-96103 Hallstadt, Deutschland
