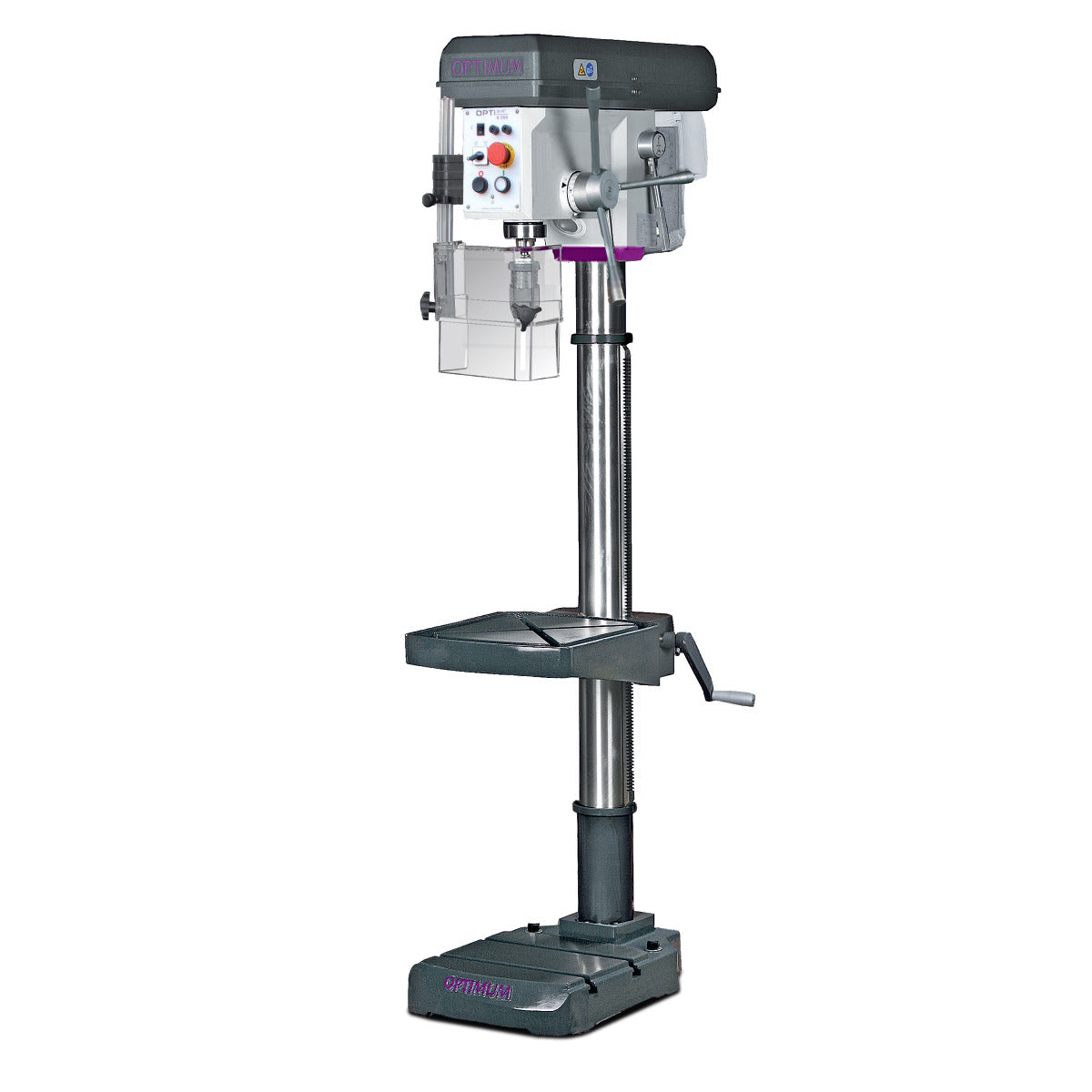

Säulenbohrmaschine OPTIdrill B 28H (400 V) Aktions-Set

Robuste Ausführung mit Keilriemenantrieb - im Aktions-Set mit Schraubstock

• Laufruhiger und leistungsstarker Industrie-Elektromotor
• Separater Not-Halt-Schlagschalter
• Stabile Gußsäule
• Bohrtiefenanschlag
• Präzise gearbeiteter Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufende Kühlwasserrinne
• Bohrtisch 360° drehbar
• Keilriemenabdeckung mit Sicherheitsschalter
• Keilriemen-Schnellspanneinrichtung
• Langer, ergonomischer Aluminium Druckguss-Pinolenhebel aus einem Stück gegossen (B 16H / B 24H mit Softgrip-Griffen)
• Massive, groß dimensionierte Grundplatte mit Nuten, rückseitig stark verrippt
• Durch Wegschwenken des Bohrtisches, Grundplatte als Arbeitsfläche für besonders hohe Werkstücke verwendbar
• Garantierte Rundlaufgenauigkeit besser als 0,015 mm in der Bohrpinole gemessen
• Bohrspindel mit Präzisionskugellagern
• Hochwertiges OPTIMUM Schnellspannbohrfutter im Standardlieferumfang
• Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter

Riemenantrieb

• Hohe Laufruhe dank geschliffenem Vielzahn- Mitnehmer
• Beste Kraftübertragung durch Aluminium- Riemenscheiben in Verbindung mit gezahntem GATES Qualitätskeilriemen

Maschinenleuchte
Rechts-/Linkslauf
Leichter Werkzeugwechsel durch integrierten Austreiber
Pinolenhebel aus Stahl
Aktions-Set inklusive Maschinenschraubstock BMS 120 Lieferumfang:

• Schnellspannbohrfutter (1 - 16 mm)
• Morsekonus MK3/B16
• T-Nutensteine

Aktions-Set inklusive BMP 130 Maschinenschraubstock

Säulendurchmesser	92 mm
Länge (Produkt) ca.	698 mm
Breite/Tiefe (Produkt) ca.	449 mm
Höhe (Produkt) ca.	1721 mm
Gewicht (Netto) ca.	142 kg
Bohrleistung Stahl (S235JR)	28 mm
Dauerbohrleistung Stahl (S235JR)	24 mm
Bohrtisch Arbeitsfläche Länge	340 mm
Bohrtisch Arbeitsfläche Breite	360 mm
Bohrtisch Art der T-Nuten	diagonal
Bohrtisch T-Nuten Größe	14 mm
Bohrtischdrehung	360 °
Abstand Spindel - Bohrtisch max.	860 mm
Drehzahlbereich	120 – 4000 min¯¹
Anzahl der Drehzahlbereiche	16 Stufen
Anschlussspannung	400 V
Netzfrequenz	50 Hz
Abstand Spindel - Maschinenfuß max.	1285 mm
Maschinenfuß Arbeitsfläche Länge	320 mm
Maschinenfuß Arbeitsfläche Breite	320 mm
Maschinenfuß T-Nuten Größe	14 mm
Maschinenfuß T-Nuten Anzahl	2
Maschinenfuß T-Nuten Abstand	120 mm
Pinolenhub	105 mm
Spindelaufnahme	MK 3
Ausladung	200 mm
Antriebsleistung Spindelmotor	0.85 kW
Anzahl der Leistungsstufen Spindelmotor	1 Stufen

---
