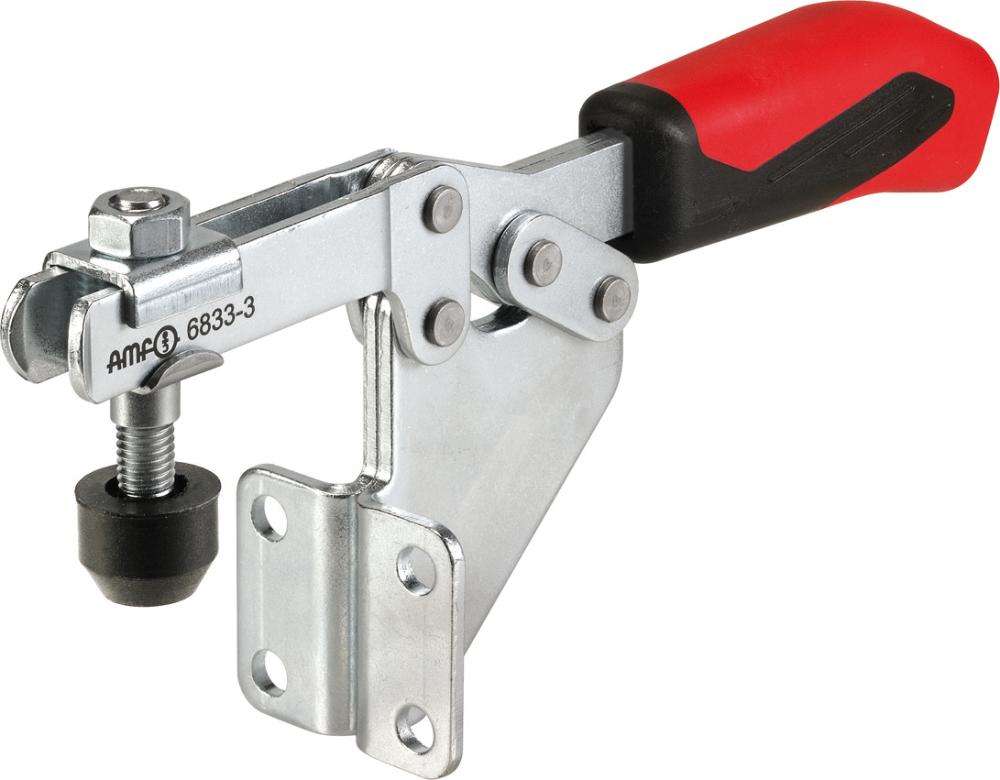

Waagerechtspanner 6833 Größe 3

Produktbeschreibung

Waagerechtspanner mit Winkelfuß

• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
• Zur seitlichen Montage
• Größe 2 & 3 mit einsatzgehärteter Lagerbuchse
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

Maßtabelle:
a 8 mm
b 59 mm
c 24 mm
d 6,8 mm
e 37 mm
f 8 mm
g 24 mm
h 70 mm
i 15 mm
k 7 mm
l 43 mm
m 29 mm
q 23 mm
alpha 90°

Größe	3
Spannkraft F1	1,8 kN
Spannkraft F2	2,5 kN
Andrückschraube	M8 x 45 mm
Marke	AMF
Markenname	AMF
Herstellername	Andreas Maier GmbH & Co. KG
Herstellerartikelnummer	93336
WGNr.	084

---

Hersteller

Andreas Maier GmbH & Co. KG
Waiblinger Str. 116, D-70734 Fellbach, Deutschland
