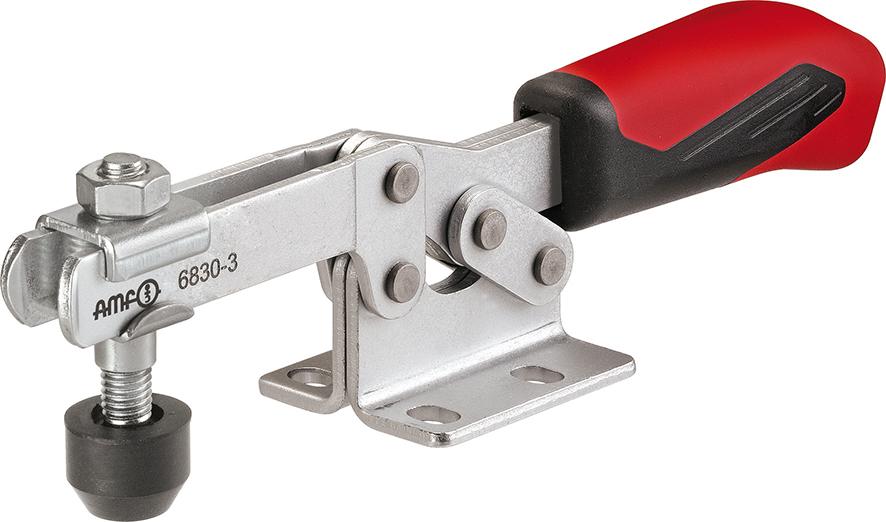

Waagerechtspanner 6830 Größe 5

Produktbeschreibung

Waagerechtspanner mit waagerechtem Fuß Typ 6830

• Verzinkt, passiviert
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

Maßtabelle:
A 10,0 mm
B 123,0 mm
C 41,5 mm
D 8,5 mm
D1 – mm
E 78,0 mm
F 16,0 mm
H 46,0 mm
H1 73,0 mm
H2 128 mm
HW min. 1,7 mm
HW max. 25,0 mm
I 25,0 mm
K 12,5 mm
L – mm
L1 321 mm
M 41,5 mm
M1 – mm
N 58,0 mm
P 77,0 mm
α 90°
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.

Größe	5
Spannkraft F1	3 kN
Spannkraft F2	5 kN
Spannhöhe	71 mm
Gesamtlänge	338 mm
Andrückschraube	M8 x 65
Marke	AMF
Markenname	AMF
Herstellername	Andreas Maier GmbH & Co. KG
Herstellerartikelnummer	93054
WGNr.	084

---

Hersteller

Andreas Maier GmbH & Co. KG
Waiblinger Str. 116, D-70734 Fellbach, Deutschland
