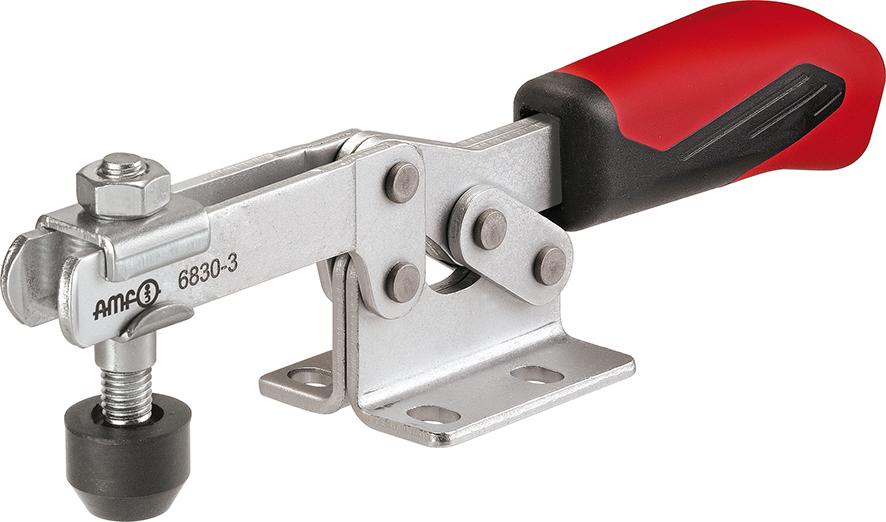

Waagerechtspanner 6830 Größe 4

Produktbeschreibung

Waagerechtspanner mit waagerechtem Fuß Typ 6830

• Verzinkt, passiviert
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

Maßtabelle:
A 10,0 mm
B 113,0 mm
C 41,0 mm
D 8,5 mm
D1 8,5 mm
E 63,0 mm
F 27,0 mm
H 45,0 mm
H1 75,0 mm
H2 126 mm
HW min. –4,0 mm
HW max. 24,0 mm
I 20,0 mm
K 8,0 mm
L 20,5 mm
L1 287 mm
M 29,0–43,0 mm
M1 43,0 mm
N 58,0 mm
P 57,0 mm
α 90°
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.

Größe	4
Spannkraft F1	2 kN
Spannkraft F2	3 kN
Spannhöhe	74 mm
Gesamtlänge	293 mm
Andrückschraube	M8 x 65
Marke	AMF
Markenname	AMF
Herstellername	Andreas Maier GmbH & Co. KG
Herstellerartikelnummer	93047
WGNr.	084

---
