Waagerechtspanner 6830 Größe 3

Produktbeschreibung

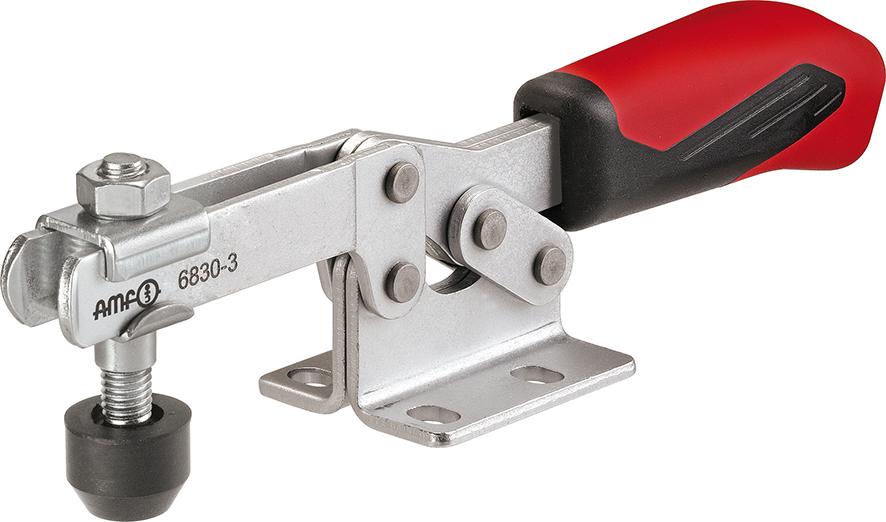

Waagerechtspanner mit waagerechtem Fuß Typ 6830

• Verzinkt, passiviert
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

Maßtabelle:
A 8,0 mm
B 73,0 mm
C 25,7 mm
D 6,5 mm
D1 5,1 mm
E 38,0 mm
F 14 mm
H 32,0 mm
H1 48,5 mm
H2 86,0 mm
HW min. –2,0 mm
HW max. 9,0 mm
I 15,0 mm
K 7,0 mm
L 13,0 mm
L1 206 mm
M 22,0–31,8 mm
M1 31,6 mm
N 45,5 mm
P 50,0 mm
α 90°
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.

Größe	3
Spannkraft F1	1,8 kN
Spannkraft F2	2,5 kN
Spannhöhe	48 mm
Gesamtlänge	221 mm
Andrückschraube	M8 x 45
Marke	AMF
Markenname	AMF
Herstellername	Andreas Maier GmbH & Co. KG
Herstellerartikelnummer	93039
WGNr.	084

---

Hersteller

Andreas Maier GmbH & Co. KG
Waiblinger Str. 116, D-70734 Fellbach, Deutschland
