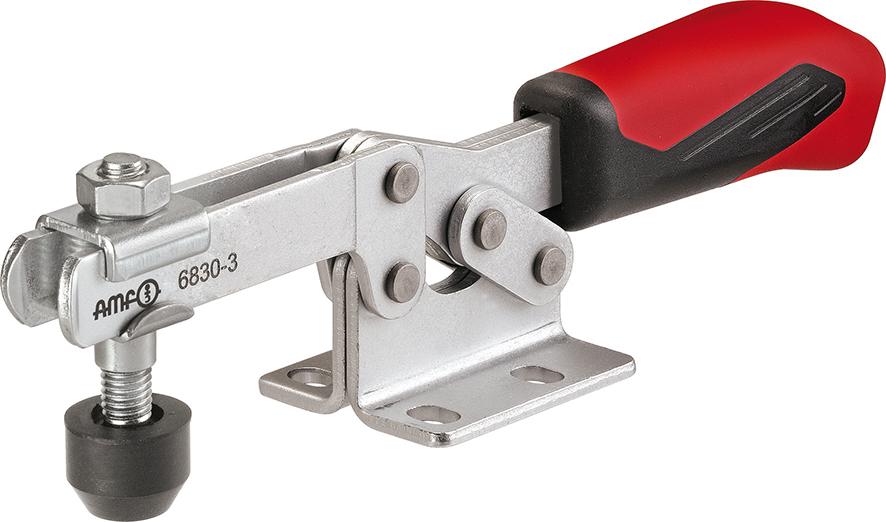

Waagerechtspanner 6830 Größe 2

Produktbeschreibung

Waagerechtspanner mit waagerechtem Fuß Typ 6830

• Verzinkt, passiviert
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

Maßtabelle:
A 6,0 mm
B 64,0 mm
C 26,0 mm
D 5,6 mm
D1 5,6 mm
E 32,0 mm
F 16,0 mm
H 24,0 mm
H1 45,0 mm
H2 68,0 mm
HW min. –1,5 mm
HW max. 5,0 mm
I 13,2 mm
K 6,0 mm
L 12,7 mm
L1 162 mm
M 19,5–29,5 mm
M1 28,5 mm
N 42,0 mm
P 38,0 mm
α 90°
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.

Größe	2
Spannkraft F1	1 kN
Spannkraft F2	1,2 kN
Spannhöhe	44 mm
Gesamtlänge	176 mm
Andrückschraube	M6 x 35
Marke	AMF
Markenname	AMF
Herstellername	Andreas Maier GmbH & Co. KG
Herstellerartikelnummer	93021
WGNr.	084

---

Hersteller

Andreas Maier GmbH & Co. KG
Waiblinger Str. 116, D-70734 Fellbach, Deutschland
