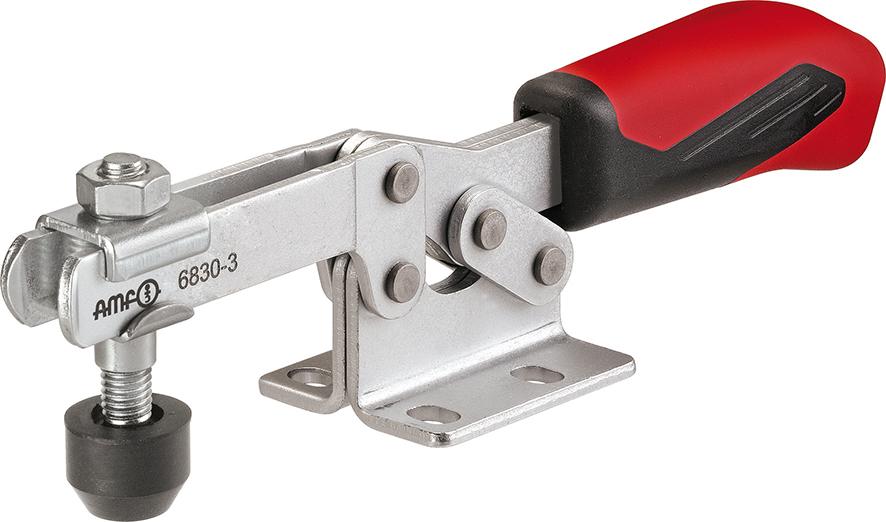

Waagerechtspanner 6830 Größe 1

Produktbeschreibung

Waagerechtspanner mit waagerechtem Fuß Typ 6830

• Verzinkt, passiviert
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

Maßtabelle:
A 5,0 mm
B 42,0 mm
C 13,0–14,5 mm
D 5,2 mm
D1 – mm
E 18,7 mm
F 8,0 mm
H 19,0 mm
H1 30,0 mm
H2 49,0 mm
HW min. –3,0 mm
HW max. 2,5 mm
I 10,0 mm
K 5,5 mm
L – mm
L1 120 mm
M 18,0–21,5 mm
M1 – mm
N 34,0 mm
P 34,0 mm
α 90°
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.

Größe	1
Spannkraft F1	0,8 kN
Spannkraft F2	1,1 kN
Spannhöhe	30 mm
Gesamtlänge	130 mm
Andrückschraube	M5 x 30
Marke	AMF
Markenname	AMF
Herstellername	Andreas Maier GmbH & Co. KG
Herstellerartikelnummer	93013
WGNr.	084

---

Hersteller

Andreas Maier GmbH & Co. KG
Waiblinger Str. 116, D-70734 Fellbach, Deutschland
