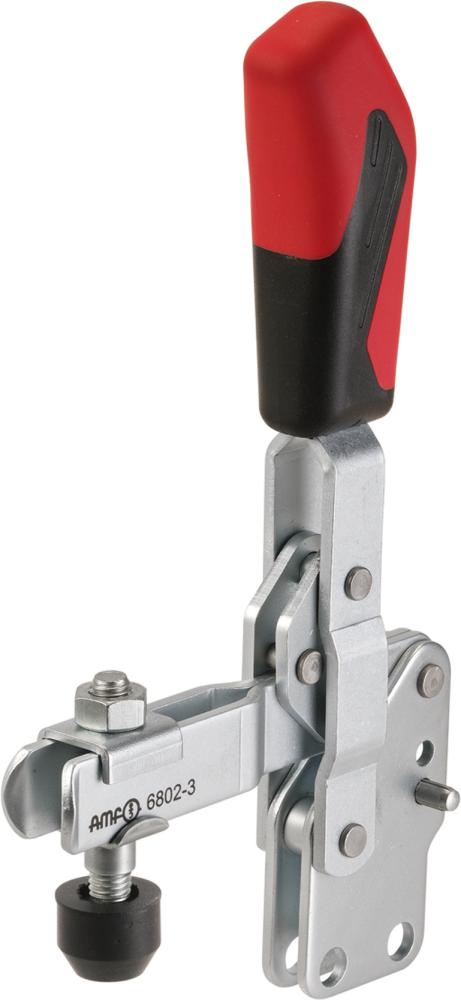

Senkrechtspanner 6802 Größe 1

Produktbeschreibung

Senkrechtspanner mit senkrechtem Fuß

• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
• Zur Befestigung auf Stegen und für Schweißkonstruktionen
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

Platzbedingt läuft die Niete aus rostfreiem Stahl in dieser Größe nicht in einsatzgehärteten Lagerbuchsen. Lagerstellen gefettet.
A 5 mm
B 39 mm
C 16,0 mm
D 4,5 mm
E 18 mm
F 6 mm
H 29 mm
H1 108 mm
HW min. 6,0 mm
HW max. 12,5 mm
I 10 mm
K 5,5 mm
L –
L1 61 mm
L2 59 mm
M 23,5–25,0 mm
M1 –
N 20 mm
O 5 mm
P 27 mm
alpha 95°
alpha* –
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.

Größe	1
Spannkraft F1	0,6 kN
Spannkraft F2	1,1 kN
Spannarmlänge	60 mm
Andrückschraube	M5 x 30 mm
Marke	AMF
Markenname	AMF
Herstellername	Andreas Maier GmbH & Co. KG
Herstellerartikelnummer	90217
WGNr.	084

---

Hersteller

Andreas Maier GmbH & Co. KG
Waiblinger Str. 116, D-70734 Fellbach, Deutschland
