Senkrechtspanner 6800 Größe 6

Produktbeschreibung

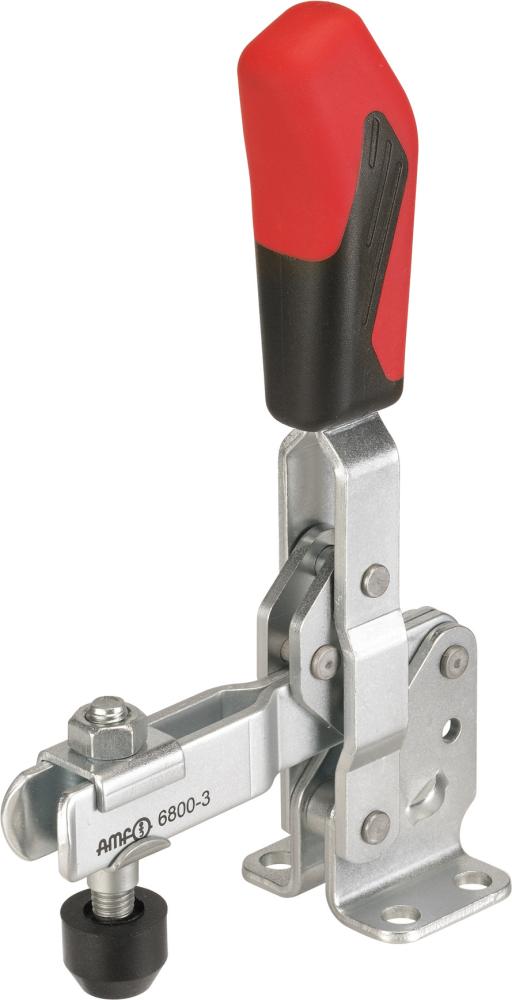

Senkrechtspanner mit waagrechtem Fuß Typ 6800

• Verzinkt, passiviert
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

Niete aus rostfreiem Stahl, die in einsatzgehärteten Lagerbuchsen läuft. Lagerstellen gefettet.
Maßtabelle:
A 14 mm
B 165 mm
C 50,5 mm
D 13 mm
E 89 mm
F 26 mm
H 81 mm
H1 332 mm
HW min. –2,5 mm
HW max. 55 mm
I 30 mm
K 24,5 mm
L –
L1 231 mm
L2 207 mm
M 71 mm
M1 –
N 100 mm
P 90 mm
alpha 140°
alpha* 60°
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden

Größe	6
Spannkraft F1	3,4 kN
Spannkraft F2	5,5 kN
Spannhebellänge	356 mm
Spannarmlänge	230 mm
Marke	AMF
Markenname	AMF
Herstellername	Andreas Maier GmbH & Co. KG
Herstellerartikelnummer	90068
WGNr.	084

---

Hersteller

Andreas Maier GmbH & Co. KG
Waiblinger Str. 116, D-70734 Fellbach, Deutschland
