Senkrechtspanner 6800 Größe 5

Produktbeschreibung

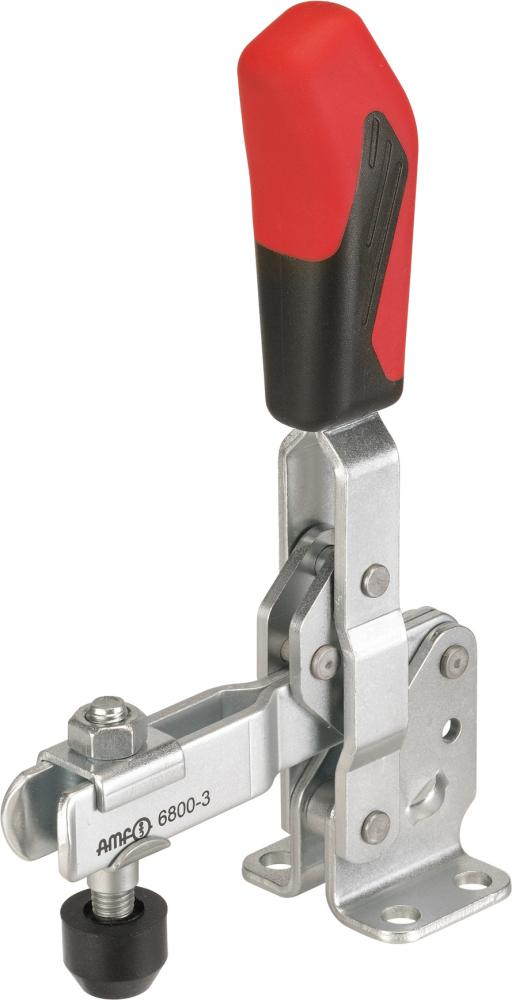

Senkrechtspanner mit waagrechtem Fuß Typ 6800

• Verzinkt, passiviert
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

Niete aus rostfreiem Stahl, die in einsatzgehärteten Lagerbuchsen läuft. Lagerstellen gefettet.
Maßtabelle:
A 14 mm
B 140 mm
C 45 mm
D 8,5 mm
E 73 mm
F 34 mm
H 55,8 mm
H1 281 mm
HW min. –3 mm
HW max. 27,5 mm
I 25 mm
K 9,5 mm
L 26,5–31,5 mm
L1 195 mm
L2 185 mm
M 45,0–50 mm
M1 45 mm
N 70 mm
P 65 mm
alpha 115°
alpha* 60°
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden

Größe	5
Spannkraft F1	3 kN
Spannkraft F2	5 kN
Spannhebellänge	300 mm
Spannarmlänge	195 mm
Marke	AMF
Markenname	AMF
Herstellername	Andreas Maier GmbH & Co. KG
Herstellerartikelnummer	90050
WGNr.	084

---

Hersteller

Andreas Maier GmbH & Co. KG
Waiblinger Str. 116, D-70734 Fellbach, Deutschland
