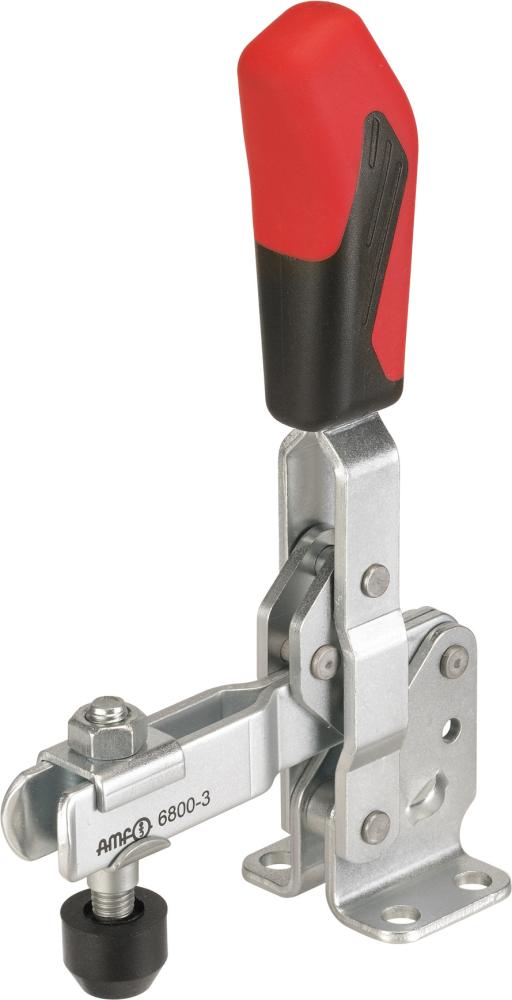

Senkrechtspanner 6800 Größe 4

Produktbeschreibung

Senkrechtspanner mit waagrechtem Fuß Typ 6800

• Verzinkt, passiviert
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

Niete aus rostfreiem Stahl, die in einsatzgehärteten Lagerbuchsen läuft. Lagerstellen gefettet.
Maßtabelle:
A 10 mm
B 101 mm
C 32 mm
D 8,6 mm
E 54 mm
F 16 mm
H 42,5 mm
H1 221 mm
HW min. –6 mm
HW max. 22,5 mm
I 20 mm
K 13 mm
L –
L1 141 mm
L2 130 mm
M 45 mm
M1 –
N 64 mm
P 53 mm
alpha 105° alpha* 60°
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden

Größe	4
Spannkraft F1	1,7 kN
Spannkraft F2	3 kN
Spannhebellänge	230 mm
Spannarmlänge	140 mm
Marke	AMF
Markenname	AMF
Herstellername	Andreas Maier GmbH & Co. KG
Herstellerartikelnummer	90043
WGNr.	084

---
