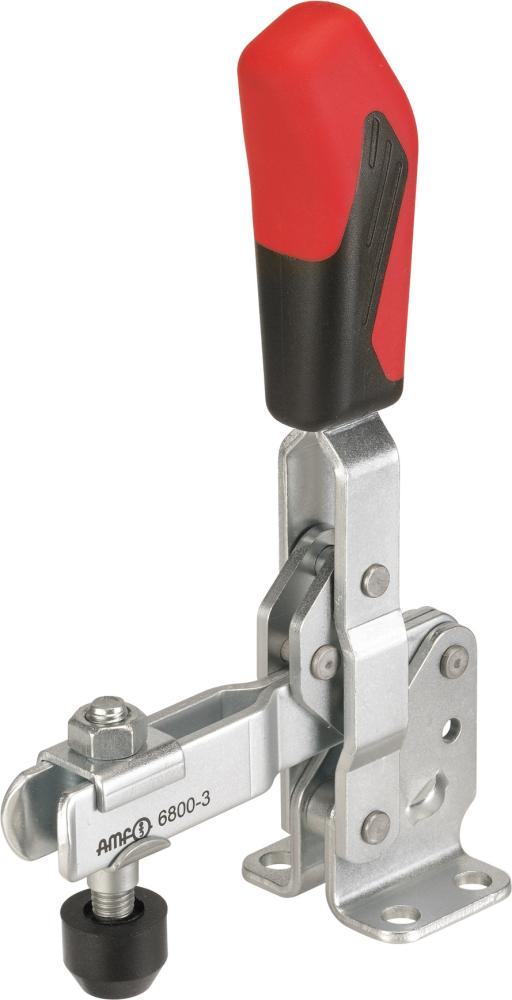

Senkrechtspanner 6800 Größe 3

Produktbeschreibung

Senkrechtspanner mit waagrechtem Fuß Typ 6800

• Verzinkt, passiviert
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

Niete aus rostfreiem Stahl, die in einsatzgehärteten Lagerbuchsen läuft. Lagerstellen gefettet.
Maßtabelle:
A 8 mm
B 79 mm
C 20 mm
D 7,5 mm
E 36 mm
F 19 mm
H 33 mm
H1 186 mm
HW min. 2 mm
HW max. 11 mm
I 18 mm
K 7,5 mm
L –
L1 112 mm
L2 112 mm
M 32 mm
M1 –
N 46 mm
P 35 mm
alpha 105°
alpha* 60°
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden

Größe	3
Spannkraft F1	1,2 kN
Spannkraft F2	2,5 kN
Spannhebellänge	206 mm
Spannarmlänge	112 mm
Marke	AMF
Markenname	AMF
Herstellername	Andreas Maier GmbH & Co. KG
Herstellerartikelnummer	90035
WGNr.	084

---

Hersteller

Andreas Maier GmbH & Co. KG
Waiblinger Str. 116, D-70734 Fellbach, Deutschland
