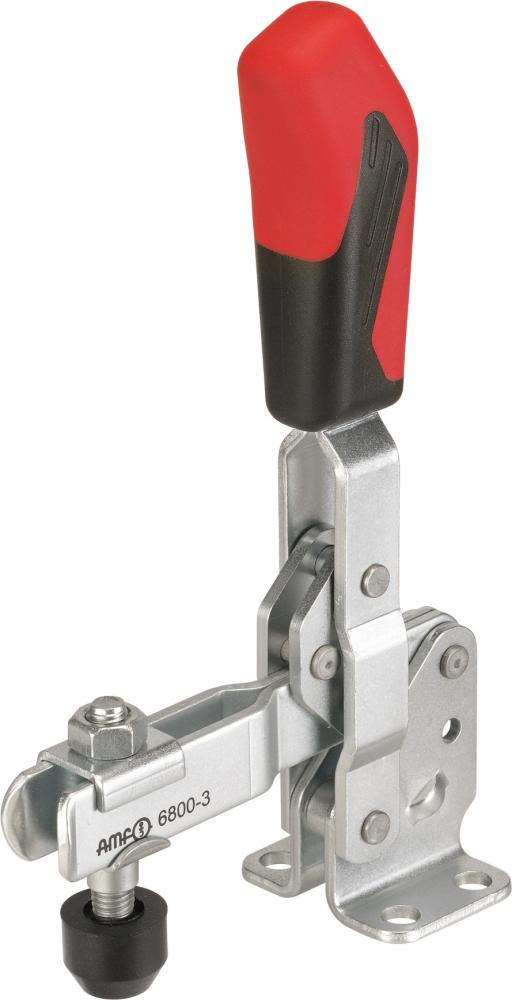

Senkrechtspanner 6800 Größe 2

Produktbeschreibung

Senkrechtspanner mit waagrechtem Fuß Typ 6800

• Verzinkt, passiviert
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

Niete aus rostfreiem Stahl, die in einsatzgehärteten Lagerbuchsen läuft. Lagerstellen gefettet.
Maßtabelle:
A 6 mm
B 52 mm
C 20 mm
D 5,5 mm
E 25 mm
F 11 mm
H 23 mm
H1 130 mm
HW min. –3 mm
I 12 mm
HW max. 4,5 mm
K 6 mm
L 12,5 mm
L1 78 mm
L2 80 mm
M 23–31 mm
M1 27 mm
N 43 mm
P 32 mm
alpha 105°
alpha* 60°
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden

Größe	2
Spannkraft F1	0,8 kN
Spannkraft F2	1,2 kN
Spannhebellänge	144 mm
Spannarmlänge	82 mm
Marke	AMF
Markenname	AMF
Herstellername	Andreas Maier GmbH & Co. KG
Herstellerartikelnummer	90027
WGNr.	084

---

Hersteller

Andreas Maier GmbH & Co. KG
Waiblinger Str. 116, D-70734 Fellbach, Deutschland
