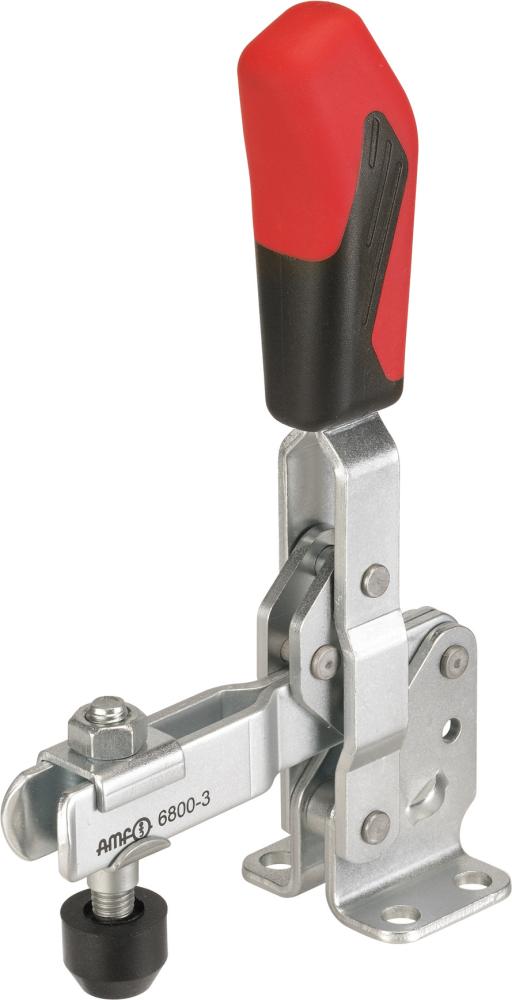

Senkrechtspanner 6800 Größe 0

Produktbeschreibung

Senkrechtspanner mit waagrechtem Fuß Typ 6800

• Verzinkt, passiviert
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

Platzbedingt läuft die Niete aus rostfreiem Stahl in dieser Größe nicht in einsatzgehärteten Lagerbuchsen. Lagerstellen gefettet.
Maßtabelle:
A 4 mm
B 31 mm
C 8,5–3,5 mm
D 4,5 mm
E 14
F 5,5 mm
H 18 mm
H1 81 mm
HW min. –1,5 mm
HW max. 3,5 mm
I 8 mm
K 5,5 mm
L –
L1 49 mm
L2 50 mm
M 23 mm
M1 –
N 32 mm
P 22 mm
alpha 95°
alpha* –
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden

Größe	0
Spannkraft F1	0,5 kN
Spannkraft F2	0,7 kN
Spannhebellänge	90 mm
Spannarmlänge	49 mm
Marke	AMF
Markenname	AMF
Herstellername	Andreas Maier GmbH & Co. KG
Herstellerartikelnummer	90001
WGNr.	084

---

Hersteller

Andreas Maier GmbH & Co. KG
Waiblinger Str. 116, D-70734 Fellbach, Deutschland

E-Mail:
amf@amf.de
